# 27 Mappa concettuale

 # 27 Mappa concettuale

Mappa concettuale sull'utilizzo dello strumento e dei suoi elementi. Il goniometro a traguardo è uno strumento topografico che si collega all'ottica e alla misurazione degli angoli azimutali, che possono essere soggetti ad errori umani che sono di circa 5°. Nel goniometro a traguardo tramite le pinnule posta sopra ad esso è possibile collimare la posizione di un punto.

Figura 1: mappa concettuale goniometro a traguardo

# 26 La chimica

 # 26 La chimica

Figura 1: tavola periodica angolare degli elementi

Esistono numerose rivisitazioni della tavola periodica di Mendeliev, ma questa che vi voglio proporre utilizza gli angoli per rappresentare gli elementi chimici. La tavola periodica è composta da due cerchi uno principale e il secondo ausiliario. Il Circolo Principale è composto da sette tracce (periodi) e diciotto settori (gruppi). Il Circolo Principale e il Circolo Ausiliario sono uniti tra loro tra 500 e 900 del Circolo Principale e tra 3200 e 00/3600 e tra 00/3600 e 400 del Circolo Ausiliario.



Questa nuova struttura della tavola periodica risolve i due problemi della tavola di Mendeliev cioè il posizionamento dell'idrogeno e la posizione dei lantanidi e degli attinidi. Inoltre, la tavola posiziona l'elio viene posto con altri gas inerti e viene anche a contatto degli elementi del blocco s.

Curiosità- La chmica del suolo

La chimica del suolo era uno dei rami più antichi della chimica, originaria della preistoria, questa disciplina è sempre stata presente anche se tra il diciannovesimo e il ventesimo secolo, si è affermata maggiormente per sostenere l'agricoltura e le esigenze tecniche di una maggiore produzione alimentare. Negli ultimi dieci anni le sue applicazioni sono sempre più ampie, specialmente nella scienza dell'inquinamento e idrogeochimica, e quindi nella pianificazione ambientale strategica a lungo termine.



Sitografia

-https://www.sciencedirect.com/science/article/abs/pii/0160932793901029

-http://kamalakhtar.blogspot.com/2008/09/chemistryangular-periodic-table-of.html

# 25 Cose personali

 # 25 Cose personali

Figura 1 oggetto del passato

Figura 2 oggetto del presente

Figura 3 oggetto del futuro

# 24 Le parole nella storia

 # 24 Le parole nella storia

Il questo post verranno analizzate attraverso il programma Ngram Viewer  i termini attinenti al goniometro a traguardo ricorrono nella storia.

Il primo grafico mette in relazione la parola "goniometro a traguardo" e "angoli azimutali" tra il 1860 e il 2015. Il grafico mostra che la parola goniometro a traguardo inizia a comparire intorno al 1900 ma i primi studi sugli angoli azimutali misurati attraverso il goniometro si verificano attorno al 1860. La parola però si evince che non è molto presente poiché il goniometro a traguardo ebbe un ruolo marginale tra gli strumenti topografici e fu molto presto sostituito da altri strumenti più completi che consentivano la misura di angoli azimutali e zenitali come teodolite e tacheometro come si evince dalla figura 2.

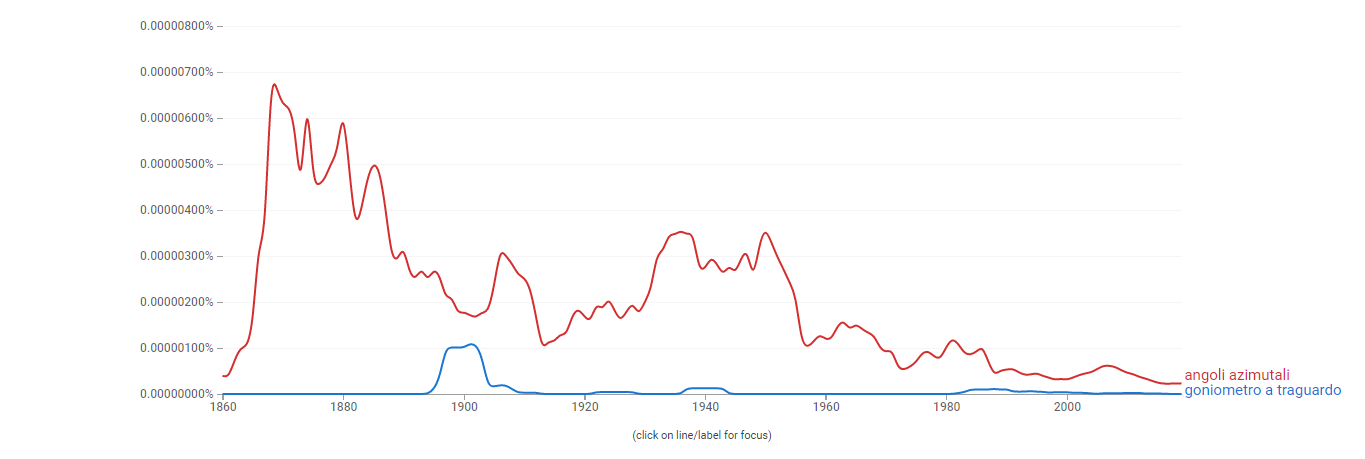

Figura 1 Ngrams  delle parole "goniometro a traguardo" e "Angoli azimutali"

Figura 2 Ngrams  delle parole "goniometro a traguardo" "Angoli azimutali" e "teodolite"

Il terzo grafico mette in relazione la parola "goniometro a traguardo" e "grafometro" tra il 1800 e il 2015 il grafometro si può considerare l'antenato del goniometro a traguardo comparso intorno al 1500. Da questo grafico si evince che il goniometro a traguardo rispetto al grafometro ha avuto un ruolo secondario e di breve impulso.

Figura 3 Ngrams  delle parole "goniometro a traguardo" e "grafometro"

Sitografia:

-http://www2.ing.unipi.it/~a009220/lezioni/LI_ING_EDILE/AA1011/MATERIALE_DIDATTICO/APPUNTI/Misure%20topografiche.pdf

# 23 La normativa

 # 23 La normativa

In questo step verranno approfondite le norme legati all'impiego del goniometro a traguardo.  I goniometri usati in topografia sono classificati in base al metodo con cui individuano le direzioni o al tipo di angoli che possono misurare, in particolare i goniometri a traguardi ricadono negli strumenti topografici atti a misurare gli angoli azimutali cioè gli angoli orizzontali.

Il nome deriva da azimut, l'angolo diedro avente come spigolo la verticale del luogo e per facce i piani passanti per un astro e un punto all'infinito.

ISO 7078: 1985 Costruzione di edifici - Procedure per l'impostazione, misurazione e rilevamento -

La presente norma internazionale definisce i termini, in inglese e francese, comunemente utilizzati nelle procedure per l'impostazione, la misurazione e il rilevamento nella costruzione di edifici. In particolare, tratta della terminologia, della qualità della misurazione, delle scale, degli strumenti di misurazione e le loro parti ed i metodi di misurazione. Particolarmente interessanti sono la sezione 6.9, 6.10,6.15 in cui parla della misurazione angolare e dell'azimut spiegato con disegni.

Figura 1 documento ISO 7078

Figura 2 spiegazione azimut all'interno della normativa ISO 7078

Sitografia:

-https://www.iso.org/obp/ui#iso:std:iso:7078:ed-1:v1:en

# 21 Fumetto

 # 21 Fumetto

Nel seguente passaggio verrà mostrato lo strumento all'interno dei fumetti.

Fumetto: DC The Dollhouse Family

 del 13 Novembre 2019 primo numero, nel link potrete trovare più pagine del fumetto (figura 1).

Figura 1 The Dollhouse Family

Il fumetto di George Washington: The life of an American Patriot, creato nel 2005 da David West Books, mostra un goniometro a traguardo con bussola, vedi step 13

Figura 2  George Washington nel fumetto The life of an American Patriot

Sitografia:

-https://thebrazenbull.com/comics/2019/10/17/preview-the-dollhouse-family-1/

-http://boston1775.blogspot.com/2007/11/george-washington-gets-comics-treatment.html

# 20 Il marchio

 # 20 Il marchio

Figura 1 goniometro Ertel & Sohn Munchen

Goniometro realizzato da Ertel & Sohn Munchen (vedi step 11) una società tedesca acquistata da Diez nel 1890 (Mathematisch-Mechanical Institute for Geodetic and Military Scientific Instruments). E' presente anche un iscrizione in caratteri maiuscoli sull'ottone e F.L.S. 85 e si pensa sia il numero del modello.

Figura 2 goniometro G. Vionnet focus su marchio

Figura 3 goniometro G. Vionnet

Goniometro che porta la firma di “G. Vionnet A Paris ” che corrisponde al nome dell'artigiano che costruì lo strumento. Secondo gli almanacchi aziendali del periodo esistevano numerosi artigiani con il cognome Vionnet. Si possono trovare numerosi strumenti simili ma nessuno è così completo come questo, lo strumento comprende una custodia che include spazi definiti per un set completo.

# 19 L'ABBECEDARIO

 # 19 L'ABBECEDARIO

Di seguito verrà riportato un abbecedario del goniometro a traguardo:

A=Alidade asticciola girevole imperniata al centro della scala goniometrica presente in numerosi strumenti topografici e astronomici.

B=Benjamin Banneker vedi step 18

C=Circonferenza è la base dello strumento

D=Distanza da traguardare

E=Etruschi vedi step  7

F=Filo per la collimazione

G=Goniometro posto alla base per la misurazione

H=H altezza verticale delle pinnule

I=Indagine che si fa quando si esegue il rilievo

L=Livella a bolla strumento che si può trovare all'interno del goniometro

M=Misurazione lo strumento svolge il compito di misurare gli angoli

N=Nonio scala aggiuntiva per le frazioni di grado, che ha portato alla diffusione del goniometro

O=Ottone materiale da cui spesso è composto lo strumento vedi step 8

P=Pinnule aste verticali poste perpendicolarmente rispetto all'alidada

Q=Quadrante della livella a bolla

R=Rilevamento vedi step 14 della tassonomia

S=Scanalature poste verticalmente sullo strumento

T=Treppiede piedistallo ove è appoggiato lo strumento

U=Unità di misura riportate sul goniometro

V=Viti calanti messa all'interno del basamento dello strumento

Z=Zenitale angolo tra l'angolo di mira e la verticale passante per il punto di stazione

Figura 1 abbecedario
